المشاهدات: 0 المؤلف: محرر الموقع وقت النشر: 23-07-2025 المنشأ: موقع
اليوم، شركة JV Precision كيف قمنا بحل مشكلة التسطيح وملاءمة الأجزاء الأساسية لشركة تصنيع المعدات من كازاخستان! ستشارككم
في وقت مبكر من منتصف شهر يونيو، عثرت عليك عميلتنا على منصة الميكروفون وأخبرتنا عن متطلبات المعالجة الخاصة بها. تنعكس صعوبة المعالجة الشاملة لهذا المشروع بشكل أساسي في التسطيح والتناسب بين عصا الغراء والأخدود.
1. سوف تدور عصا الغراء داخل أخدود السكن.
2. يجب ألا يكون هناك أي انحناء على طول محور دوران القضيب. أي يجب أن تكون جميع الخطوط متوازية.
3. يجب أن تتم المعالجة النهائية لأخدود الغلاف في النسخة المجمعة لتجنب العمل على القضيب اللاصق والأخدود عند تدوير القضيب.
4. من أجل الحصول على ملاءمة مثالية وعدم وجود تآكل للأجزاء، يجب أن يتم التمرير النهائي للأخدود مع المطحنة في الحالة المجمعة في مسار واحد دون إزالته من الآلة، من أجل
5. مراعاة التوازي بين جميع الخطوط وتجنب الدوران حول المحور.6. يجب إزالة عصا الغراء من الأخدود قبل التسليم لتجنب تلف الأجزاء أثناء التسليم.
التحكم في التوازي كامل الطول: يدور عصا الغراء في فتحة الغطاء. أي انحناء محوري أو عدم توازي سوف يسبب تشويشًا أو تآكلًا ويجب ألا يكون هناك ثقوب في طرفي الغراء اللاصق عند معالجته.
الانتهاء من حالة التجميع: يجب إكمال الطحن والطحن النهائي للفتحة في وقت واحد بعد تجميع الهيكل وشريط التوجيه. يجب أن تحافظ تجهيزات الماكينة على مرجع الأجزاء دون تغيير بعد التجميع لتجنب الانحراف المرجعي الناتج عن التفكيك.
يجب أن تكون الأجزاء المجمعة مثبتة بإحكام لمنع اختراق الغراء.
يتم استخدام الآلة رباعية المحاور للمعالجة، ويتم إنجازها في خطوتين. يتم تجميع كل مكون قبل إزالته من الجهاز.
في الوقت نفسه، مع الأخذ في الاعتبار أن عصا الغراء طويلة جدًا وأن تثبيت كلا الطرفين أثناء المعالجة سيؤدي إلى حدوث ثقوب، فقد اخترنا إطالة المادة ثم قطع الجزء الزائد بعد المعالجة.
تعارض الرسم: الأبعاد ثلاثية الأبعاد مقابل الأبعاد الثنائية الأبعاد غير متطابقة → تأكد من العميل أن الرسومات ثنائية الأبعاد صحيحة، وتواصل مع المهندس في الوقت المناسب لتجنب إعادة العمل.
تزييف الزاوية الحادة الأمامية: R0.0 تزييف الزاوية الحادة بعد المعالجة ← التغيير إلى تقريب R0.1، والتفاوض مع العميل بشأن الطول بعد التعديل.

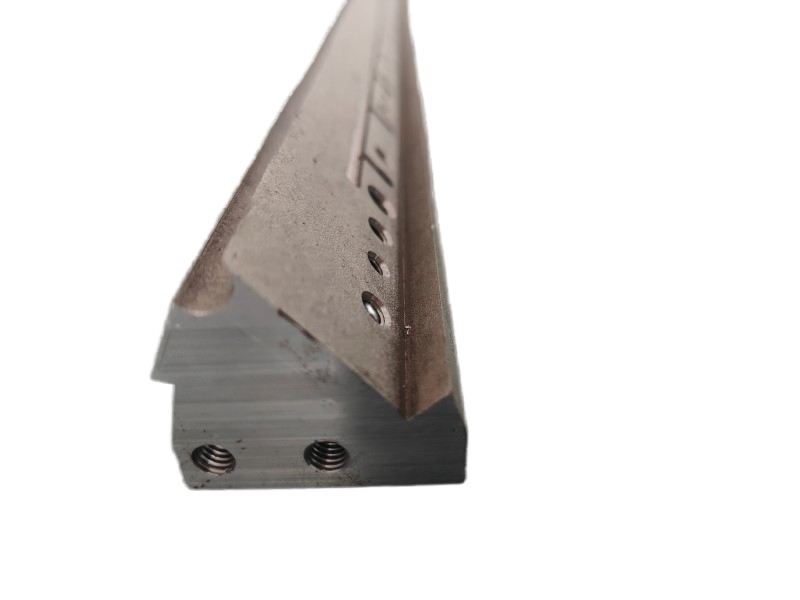

منظر جانبي للمنتج في حالة التجميع

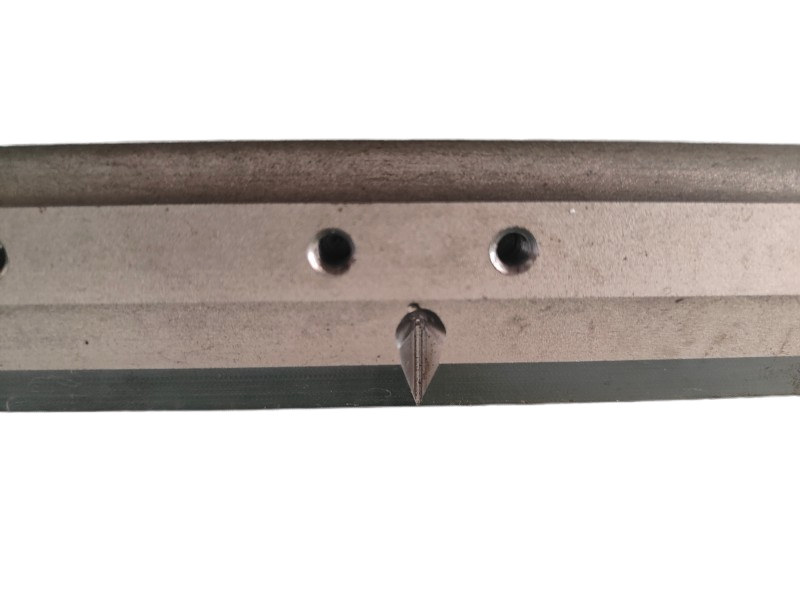

عرض المنتج غير المجمع

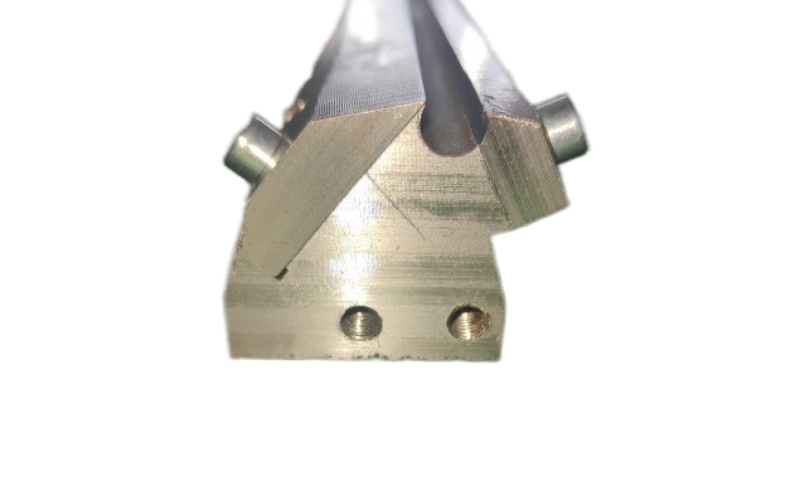

صورة عرض الأخدود الأمامي للمنتج
